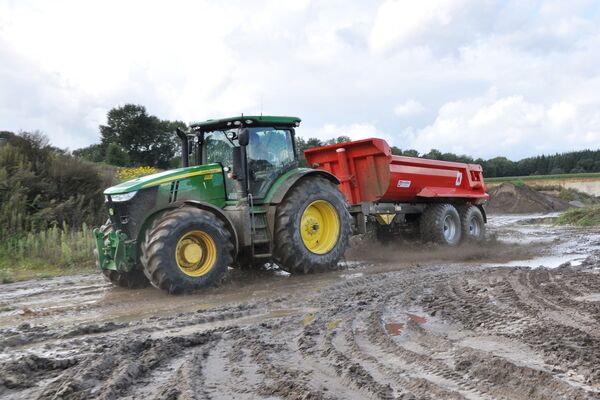

MUP20HP

Der MUP 20HP verfügt über eine halbrunde Muldenform (Halfpipe) und einen Frontkippzylinder. Bei der Halbrundtechnik kann auf gewichtsträchtige Aussteifungsprofile weitestgehend verzichtet werden, wodurch ein deutlicher Nutzlastvorteil erzielt wird. Die Mulde besteht aus einem Boden- und zwei Seitenelementen. Diese dreiteilige Schweißkonstruktion macht es möglich, die am meisten beanspruchte Bodengruppe stärker auszulegen als die weniger beanspruchten Seitenteile. So können wir die Materialstärken gezielt dort einsetzten, wo sie benötigt werden, und damit die Nutzlast des Fahrzeugs optimieren. Genau abgestimmt auf Ihre Anforderungen können wir die Materialstärken variieren.

Technische Daten
Ladekapazität
zulässiges Gesamtgewicht: 20.000 kg (On-Road) - 28.000 kg (Off-Road)
Leergewicht*: ca. 5.500 kg
Nutzlast*: ca. 14.500 kg (On-Road) - 22.500 kg (Off-Road)
Stützlast*: 2.000 kg (optional auch 4.000 kg möglich)
Ladevolumen*: ca. 10,3 - 12,7 m³
Abmessungen
Laderaummaße innen*: ca. 5.300 mm L x 2.300 mm B x 900 - 1.200 mm H
Technische Details
Ölbedarf Kippzylinder*: ca. 45 Liter
Kippwinkel: ca. 58°

* = ausstattungsabhängig

Merkmale & Vorteile

Ein Schwerlast-Muldenkipper von KRÖGER zeichnet sich durch viele Alleinstellungsmerkmale aus:

Durch die halbrunde Bauweise fallen die Verdichtungsmomente des Ladegutes geringer aus, was das Abrutschen des Ladegutes begünstigt. Die Mulde ist besonders bauchig ausgeführt. Dadurch wird ein höheres Ladevolumen bei vergleichsweise niedrigen Bordwandhöhen erzielt.

Die Rahmenkrone ist am oberen Abschluss spitzwinkelig ausgeführt, wodurch sich kein Ladegut ablagern kann.

Die HP-Mulde ist mit einem Frontkippzylinder ausgestattet. Im Vergleich zu Kippern mit Unterflurzylinder ergeben sich hier Vorteile im Eigengewicht.

Die Zugeinrichtungen sind grundsätzlich als Zentral-Rechteckrohre ausgeführt. Dies gewährleistet einen maximalen Lenkeinschlag und hohe Stabilität.

Verstärkte Achsen gewährleisten hohe Nutzlasten. Optionaler Achsabstand von 1800mm, für alle Modelle wählbar, ermöglicht eine größere Zuladung.

Die Zugeinrichtung ist durch zwei Gummisilentblöcke serienmäßig stoßgedämpft. Eine optionale hydraulisch gefederte Zugeinrichtung erhöht die Materialschonung sowie den Fahrkomfort.

Eine optionale Liftachse reduziert den Reifenverschleiß und Kraftstoffverbrauch.

Wir empfehlen hochfeste, verschleißarme Feinkornstahlbleche "HARDOX 450" (oder vergleichbar). Bei dieser Option sind auch die Stirn- und Heckwand in Hardox ausgeführt.

Die MUP-Serie ist serienmäßig mit einer hydraulischen Heckklappe ausgestattet, die in geöffneter Position weit über den Schüttkegel hinweg aushebt. Bei der MUP HP ist die Heckklappe zusätzlich pendelnd gelagert.

Serienmäßige Schlauchgarderobe für alle Versorgungsleitungen auf dem Zugrohr.

Umklappbarer, stabiler Unterfahrschutz bereits in der Serienausstattung.

Grundausstattung

Bereits die Grundausstattung des MUP20HP bietet eine solide Basis für viele Einsatzzwecke zu einem attraktiven Preis-Leistungsverhältnis. In der Grundausstattung enthalten sind:

Zum Merkzettel hinzufügen

Bereifung 4 x 550/60-22.5 „neu“ 16PR auf Mittelstegfelgen 40 km/h, Profil 328
Achsen 24to ADR Bogieachsaggregat mit Parabelfederung und verstärkten 2 x 16,5to Schrägrollenlager-Achsen, Spurbreite 2050mm, Radbremse 420 x 180mm, Achsvierkant 150mm, Radstand 1640mm
Zugvorrichtung starres Zugrohr mit angeschraubter 18to Flanschzugöse 40 mm DIN 11026 (erf. Kupplung an Zugmaschine DIN 11029) (nur für landw. Zwecke), mechanische Sattelstützwinde mit Schnellgang
Chassisrahmen Stahl-Schweißkonstruktion, Hauptträger aus verwindungsfesten Rechteckrohrprofilen
Bremsanlage Zweileitungs-Betriebs-Bremsanlage mit automatisch-lastabhängiger Bremskraftregelung (ALB), 4 x Membranbremszylinder; Spindelfeststellbremse an Vorderachse
Kippanlage Rückwärtskippanlage, Frontkippzylinder, 1-Leitungs-System
Stahlmulde Halfpipe-Rückwärtskippmulde, abgeschrägtes Schutzleitblech für Stirnwand, Bodenplatte 6mm stark (ST52), Seitenwände 4mm stark (ST52), hydraulische Heckklappenöffnung integrierter Sperrblock mit Lasthalteventil
Elektrik 12-Volt-Anlage nach Vorschriften der StVZO mit 7-poligem Verbindungskabel, Dreieckrückstrahler und gelbe Seitenreflektoren, 3-Kammerleuchten (gummigelagert), Kennzeichenleuchten, Positionsleuchten
Zubehör stabiler umklappbarer Unterfahrschutz, 2 x Unterlegkeil mit Halter, Kunststoffkotflügel hinten, Schlauchgarderobe für alle Versorgungsleitungen auf dem Zugrohr, Ruhepunktauflagen für Kippmulde zur Geräuschdämmung im Fahrbetrieb
Lackierung Fahrzeug gestrahlt mit Stahlschrot und zusätzlich entfettet, Dickschichtgrundierung, Decklackierung in deutschen Qualitäts-Zwei-Komponentenlackfarben Kippmulde: RAL 3020 Verkehrsrot Fahrgestell: RAL 9011 Graphitschwarz
Zusatzausstattung

Um den MUP20HP optimal für spezielle Aufgaben vorzubereiten, bieten wir zahlreiche Optionen an:

(Mit dem + können Sie die einzelnen Zusatzausstattung auf den Merkzettel hinzufügen.)

AUFBAU
A 1037 Muldenhöhe 1200mm anstatt 900mm (Ladevolumen nach DIN ca. 12,7m³)
A 1357 Halbrundmulde komplett aus "HARDOX450" bzw. "RAEX450" bzw. "Durostat450" 6mm Verschleiß- und Oberflächendruckbeständiger Stahl
A 1367 Halbrundmulde komplett aus "HARDOX450" bzw. "RAEX450" bzw. "Durostat450" 8mm Verschleiß- und Oberflächendruckbeständiger Stahl
A 2707 mobile Aluminium-Trittleiter seitlich am Chassis montiert
FAHRGESTELL
F 1307 Abschleppvorrichtung hinten
F 1807 Kunststoffkotflügel Vorderachse (bei Warntafelpaket erforderlich)
F 3227 verstärkte höhenverstellbare, gummigelagerte Zugeinrichtung ausgelegt für 4to Stützlast (bei 4to Stützlast vorgeschrieben) Ausführung als Zentralrohr
F 3257 hydraulisch gefederte Zugeinrichtung anstatt starrer Zugeinrichtung (dw. Steuergerät erforderlich)
F 3287 hydraulischer Stützfuß anstatt mechanische Stützwinde (dw. Steuergerät erforderlich)
F 3327 SCHARMÜLLER Rundschaftzugkopf Typ K80 bis 4to Stützlast
F 4637 ALB-Ventil für Pendelachsaggregat anstatt Handkraftregler (nur in Verbindung mit F 3257)
F 4647 mechanisches ALB-Ventil für Pendelachsaggregat anstatt Handkraftregler (in Verbindung mit F 3227)
F 4687 Bremsanlage mit Duomatikkupplungen
F 5107 Seitenmarkierungsleuchten (LED)
F 5147 Konturmarkierungsfolie gelb seitlich und hinten am Fahrzeug (Vorschrift bei Zulassung > 60 km/h)
F 5167 Positions- und Kennzeichenleuchten in LED-Ausführung
F 5177 Warntafelpaket bei Überbreite (erforderlich ab 2750mm Breite, nur in Verbindung mit F 1807)
F 5197 3-Kammer-Rückleuchten rund, LED-Ausführung
F 5217 2 x LED-Rückfahrscheinwerfer am Fahrzeugheck (3-polige Steckdose, 12 Volt erforderlich)
F 5237 2 x LED-Rückfahrscheinwerfer seitlich am Chassis (3-polige Steckdose, 12 Volt erforderlich)
F 5267 Schutzgitter für Rückleuchten - schraubbar (in Deutschland auf öffentlichen Straßen nicht zulässig)
F 5277 separate Schaltbox mit 3 x Kippschalter (an+aus) bestehend aus 1 x Hauptschalter sowie 2 x für elektrische Funktionen (Stromversorgung über 3-polige Steckdose 12 Volt)
F 5297 Hydraulikschlauchkennzeichnung "Kennfixx" (Preis pro Hydraulikleitung)
F 5487 Schnellabsenkung für Kipphydraulik durch 2-Schlauch-System (dw. Steuergerät erforderlich)
F 6017 Achsabstand > 1800mm für Gesamtgewicht 24to (nur in Verbindung mit F 6217)
F 6157 ADR Bogieachsaggregat mit Zwangslenkachse (max. 60 km/h), 2150mm Spur, Radstand 1640mm, Achslast 12to (bei 40km/h), Radbremse 420 x 180mm, Achsvierkant 150mm (Bremszylinder unten liegend)
F 6207 hydraulisches Federaggregat inklusive BPW-Achsen (max. 60 km/h), Spurbreite 2150mm, Achslast 12to (bei 40km/h), Radbremse 410 x 180mm, Achsvierkant 150mm (Bremszylinder oben liegend)
F 6217 hydraulisches Federaggregat inklusive BPW-Achsen (max. 60 km/h), 2150mm Spur, zweite Achse zwangsgelenkt, Achslast 11to (bei 40 km/h), Radbremse 410 x 180mm, Achsvierkant 150mm, (Bremszylinder oben liegend)
F 6917 22to Pendelachsaggregat mit ADR Achsen (max. 40 km/h), Spurbreite 2050mm, ungefedert mit Anhängerbremsventil und Handkraftregler (ohne ALB), Radbremse 420 x 180mm, Achsvierkant 150mm
F 6927 22to Pendelachsaggregat mit BPW Achsen (max. 40 km/h), Spurbreite 2050mm, ungefedert mit Anhängerbremsventil und Handkraftregler (ohne ALB), Radbremse 410 x 180mm, Achsvierkant 150mm
F 7207 1. Achse als Liftachse ausgeführt (nur in Verbindung mit hydr. Federung möglich)
F 8017 elektrisch geschaltete Hinterachsabstützung für hydr. Federung (Erhöhung Standfestigkeit)
F 9027 elektronische Ladungskontrolle mit Signalleuchte am Fahrzeug (nur in Verbindung mit hydr. Federung möglich, 3-polige Steckdose 12 Volt erforderlich)
F 9267 Zentralschmieranlage mit Elektropumpe 12V für Kröger MUP20HP (Standardfederung), 1,2 kg Fettvorratsbehälter; einstellbares Pumpenelement mit Überdruckventil zur Schmierstellenkontrolle, Schmierintervall über Zeitschaltuhr einstellbar, Progressivverteiler, ausgelegt für bis zu 23 Schmierstellen (3-polige Steckdose, 12 Volt erforderlich)
F 9277 Zentralschmieranlage mit Elektropumpe 12V für Kröger MUP20HP (hydraulische Federung & Lenkachse), 1,2 kg Fettvorratsbehälter; einstellbares Pumpenelement mit Überdruckventil zur Schmierstellenkontrolle - Schmierintervall über Zeitschaltuhr einstellbar; Progressivverteiler; ausgelegt für bis zu 29 Schmierstellen (3-polige Steckdose 12 Volt erforderlich). Folgende Schmierstellen werden versorgt: 4 x Gestängesteller, 6 x Bremswelle, 8 x Federungszylinder, 2 x Kipplager, 2 x Federbolzen Zugeinrichtung, 2 x Kippzylinder Chassis, 1 x Zugöse, 4 x Achsschenkel Lenkachse
F 9307 Lenkschubstange Zwangslenkung mit zusätzlicher Teleskopautomatik
RÄDER
R 2637 Bereifung "neu" 650/55R26.5 BKT FLOTATION RADIAL ULTRA, Profil FL 630, (65 km/h) 169D (Tragfähigkeit bei 1,5bar 10km/h = 5185kg)
R 2677 Bereifung "neu" 600/55R26,5 NOKIAN CT BAS (65km/h) 169D (Tragfähigkeit bei 1,5bar 10km/h = 5000 kg)
R 2767 Bereifung "neu" 600/55R26,5 BKT FLOTATION RADIAL, Profil FL 630, (65 km/h) 165D (Tragfähigkeit bei 1,5bar 10km/h = 4525 kg)
R 2777 Bereifung "neu" 650/55R26,5 ALLIANCE FLOTATION RADIAL Profil I 390 (65km/h) HEAVY DUTY (Tragfähigkeit bei 1,5bar 10km/h = 6700 kg)
R 2807 Bereifung "neu" 650/55R26,5 NOKIAN CT BAS (65km/h) 177D (Tragfähigkeit bei 1,5bar 10km/h = 5220 kg)
R 2817 Bereifung "neu" 650/55R26.5 BKT FLOTATION RADIAL, Profil FL 693, (70 km/h) 169D (Tragfähigkeit bei 1,5bar 10km/h = 5185kg)
R 3007 Bereifung "neu" 24R20,5 MICHELIN XS (Breite 602mm), (65 km/h), 176F (Tragfähigkeit bei 1,5bar 10 lm/h = 5000 kg)
R 3357 Bereifung "neu" 650/55R26,5 BKT Ridemax FL693M (70km/h) 178D, HEAVY DUTY (Tragfähigkeit bei 1,5bar 10km/h = 6000 kg, verstärkte Baustellenbereifung)
LACKIERUNG
L 1007 Sonderlackierung Chassis nach RAL-Ton
L 1307 Sonderlackierung Mulde nach RAL-Ton
L 1507 Steinschlagschutzbeschichtung an Kippbrücke im Bereich oberhalb der Räder
GUTACHTEN / ÜBERFÜHRUNG
T 1507 Gutachten für 40 km/h Zulassung
T 2007 Gutachten für 60 km/h Zulassung (max. 2to Stützlast zulässig)
T 9007 Transportkostenanteil Postleitzahl 0-4
T 9107 Transportkostenanteil Postleitzahl 5-9
