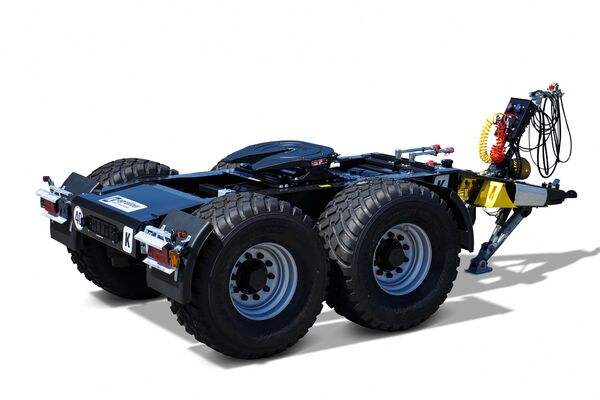

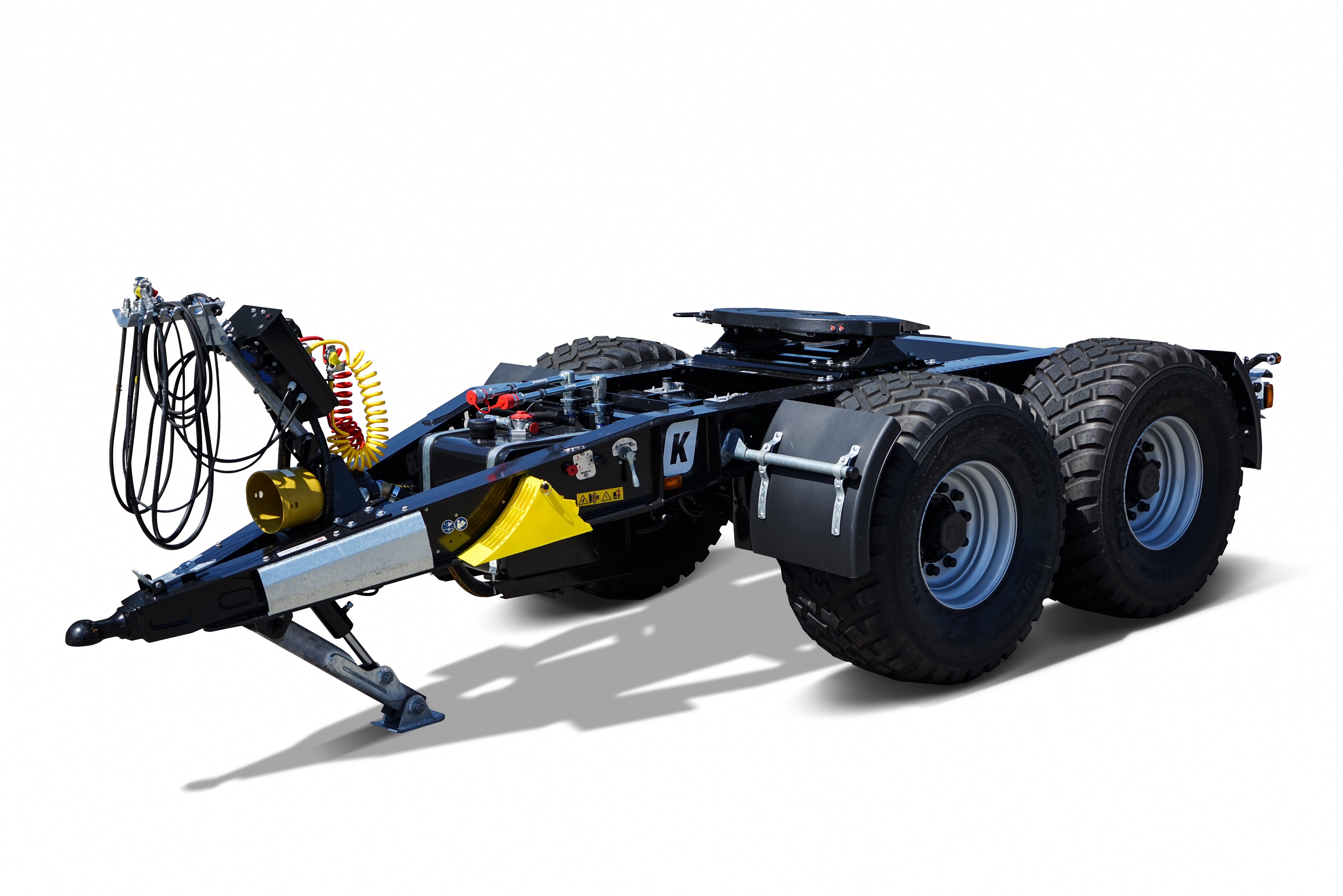

TAD 22

Technische Daten
Ladekapazität
zulässiges Gesamtgewicht: 22.000 kg (bis 40 km/h)
Leergewicht*: ca. 2.900 kg
Stützlast: 4.000 kg (bis 40 km/h)
Abmessungen
Abmaße: ca. 5.280 mm L x 2.550 mm B
Sattelhöhe*: ca. 1.280 mm (Standardbereifung)

* = ausstattungsabhängig

Merkmale & Vorteile

Ein Vorderwagen von KRÖGER zeichnet sich durch viele Alleinstellungsmerkmale aus:

Original „GIGANT-Luftfederung“ (LKW Standard 105 km/h).

Original „Gigant-Achsen" = wichtig für eine optimale Zugabstimmung mit den aufgesattelten Aufliegern.

Original „JOST“ Sattelplatte. Variable Stützlast bis zu 4 to. mittels verschiebbarer Sattelplatte (optionale Ausstattung).

Durchgehender Rahmen mit integrierter Zugeinrichtung. Die eingeschweißte Rundschaftzugöse K80 vermindert durch ihre schlanke Bauweise die Kollisionsgefahr mit den schlepperseitigen K50-Kupplungen.

Der serienmäßige hydraulische Scherenstützfuß ermöglicht ein Abstellen unter Last. Hierbei verkraftet der Stützfuß auch die Scherkräfte, die entstehen, wenn sich die Luftfederung bei längerer Standzeit durch Luftverlust absenkt.

In der Serienausstattung ist ein Radabweiser enthalten, um Beschädigungen am Schlepperreifen zu vermeiden.

Eine abklappbare Schlauchgarderobe erleichtert die Auf- und Entnahme der Hydraulik- und Luftanschlüsse und kann auf unterschiedliche Aufliegerabmessungen eingestellt werden.

Grundausstattung

Bereits die Grundausstattung des TAD 22 bietet eine solide Basis für viele Einsatzzwecke zu einem attraktiven Preis-Leistungsverhältnis. In der Grundausstattung enthalten sind:

Zum Merkzettel hinzufügen

Bereifung 4 x 385/65R22.5 werkserneuert auf Mittelstegfelgen 80 km/h zulässig
Achsen GIGANT Schrägrollenlager-Achsen 2 x 10,0 to Achslast bei 60 km/h (technisch zugel. bis 105 km/h) mit Kompaktlager, ohne ABS & AGS, Spurbreite 2040mm, Radbremse 420 x 180mm
Federn 20to GIGANT-Luftfederung ohne Heben-/ Senkenfunktion
Zugvorrichtung starre Zugeinrichtung mit Rundschaftzugkopf Scharmüller Typ K80, 4to Stützlast bis 40km/h (2to über 40 km/h), doppeltwirkender hydraulischer Stützfuß mit Sperrblock
Chassisrahmen Doppel-T Schweißkonstruktion, unter Verwendung gewichtsoptimierter, hochfester Feinkornstähle
Sattelkupplung feste Sattelkupplung Fabrikat JOST mit manueller Verstellung durch Umschrauben, Bauhöhe 185mm zuzüglich Montageplatte 40mm
Bremsanlage Zweileitungs-Betriebs-Bremsanlage mit automatisch lastabhängiger Bremskraftregelung (ALB), 4 x Membranbremszylinder, automatische Feststellbremse (Federspeicher)
Elektrik 12 Volt-Lichtanlage nach Vorschriften der STVZO mit 7-poligem Verbindungskabel, Dreiecksrückstrahler und gelbe Seitenreflektoren, 3-Kammerleuchten (gummigelagert), Kennzeichenleuchten, Positionsleuchten
Zubehör 2 x Unterlegkeil mit Halterung, Kunststoffkotflügel (Viertelkreis), Licht- und Luftanschlüsse für anzuhängendes Fahrzeug, neigungsverstellbare Schlauchgarderobe für alle Versorgungsleitungen Info: Es sind keinerlei Stromversorgungsleitungen in der Serienausstattung enthalten.
Lackierung Fahrzeug gestrahlt, gebeizt, entfettet und zusätzlich phosphatiert, kathodische Tauchgrundierung (KTL), Decklackierung durch Pulverbeschichtung Chassis: RAL 7021 Schwarzgrau
Zusatzausstattung

Um den TAD 22 optimal für spezielle Aufgaben vorzubereiten, bieten wir zahlreiche Optionen an:

(Mit dem + können Sie die einzelnen Zusatzausstattung auf den Merkzettel hinzufügen.)

FAHRGESTELL
F 010D eigene Ölversorgung mit Zapfwellenantrieb, Hydraulikpumpe 130 L / min (bis max. 200 Bar), Hydrauliktank ca. 160 Liter (entnehmbare Ölmenge ca. 140 Liter), Zapfwelle, Funkfernbedienung
F 018D Schwenkarme für Hydraulikleitungen montiert vor der Sattelplatte zur späteren Aufnahme der Hydraulikleitungen des Aufliegers (bei Nichtverwendung von F 010D)
F 181D Kunststoffkotflügel ausgeführt als Halbkreis anstatt 2 x Viertelkreis ausgelegt für Hochdruckbereifung (i.d.R. nur bei Tankaufliegern einsetzbar, Durchschwenkhöhe beachten !)
F 182D Kunststoffkotflügel ausgeführt als Halbkreis anstatt 2 x Viertelkreis ausgelegt für Niederdruckbereifung bis 600mm Breite (i.d.R. nur bei Tankaufliegern einsetzbar, Durchschwenkhöhe beachten !)
F 186D Aluminiumriffelblechabdeckung für Zugeinrichtung
F 468D Bremsanlage mit Duomatikkupplungen
F 490D Spannungswandler für ABS / EBS-Anlage von 12 auf 24 Volt (bei Aufliegern mit EBS zwingend erforderlich!)
F 493D 2-poliger Spannungswandler von 12 auf 24 Volt , Versorgung über NATO-Steckdose, 50 A - 1200 W mit NATO Stecker und Steckdose, Versorgungskabel 32mm², (bei Aufliegern mit mehreren – größeren Energieverbrauchern zusätzlich zu F 495D erforderlich, z.B. Gülleaufliegern, Beratung erforderlich, NATO - Steckdose 12 Volt am Schlepper erforderlich)
F 494D 2-poliger Spannungswandler von 12 auf 24 Volt über 15-polige Steckdose (bei Aufliegern mit mehreren Energieverbrauchern zusätzlich zu F 495D erforderlich, z.B. Gülleaufliegern, Beratung erforderlich, 3-polige Steckdose 12 Volt erforderlich)
F 495D Spannungswandler für Lichtanlage von 12 auf 24 Volt über 15-polige Steckdose
F 496D zusätzliche elektrische Ansteuerung zur Bedienung von Arbeitsscheinwerfern des Aufliegers (nur in Verbindung mit F 010D & F 495D möglich)
F 497D zusätzliche elektrische Ansteuerung zur Bedienung der Liftachse des Aufliegers (nur in Verbindung mit F010D & F 495D möglich)
F 498D zusätzliche elektrische Ansteuerung zur Bedienung der Anfahrhilfe des Aufliegers (nur in Verbindung mit F 010D & F 495D möglich)
F 499D zusätzliche elektrische Ansteuerung zur Bedienung einer Nachlauflenkachse des Aufliegers (nur in Verbindung mit F 010D & F 495D möglich)
F 501D zusätzliche Stromversorgung für Auflieger (Dauerstrom, nur in Verbindung mit F 010D & F 495D möglich), 24 Volt auf PIN 9 der 15-poligen Steckdose
F 502D Fremdsteuerung der Bordhydraulik am EAD über Fernbedienung des Aufliegers (nur mit Kröger SAW32 möglich), 24 Volt vom Auflieger kommend auf PIN 11 der 15-poligen Steckdose (nur in Verbindung mit F 010D & F 495D möglich)
F 505D Verbindungskabel Lichtanlage 24 Volt von 15-polig auf 15-polig mit beidseitigem Stecker
F 506D Verbindungskabel Lichtanlage 24 Volt von 15-polig auf 2 x 7-polig mit beidseitigem Stecker
F 507D Verbindungskabel ABS / EBS mit beidseitigem Stecker
F 508D Verbindungskabel Nato mit beidseitigem Stecker für Stromversorgung zusätzlicher Energieverbraucher (nur in Verbindung mit F 493D)
F 510D Seitenmarkierungsleuchten (LED)
F 514D Konturmarkierungsfolie gelb seitlich und hinten am Fahrzeug (Vorschrift bei Zulassung > 60 km/h)
F 516D Positions- und Kennzeichenleuchten in LED-Ausführung
F 518D 3-Kammer-Rückleuchten eckig, LED-Ausführung
F 521D 2 x LED-Rückfahrscheinwerfer am Fahrzeugheck (3-polige Steckdose, 12 Volt erforderlich)
F 526D Schutzgitter für Rückleuchten - schraubbar (in Deutschland auf öffentlichen Straßen nicht zulässig)
F 535D Hydraulikkupplungen 1 Zoll Fabrikat EDBRO anstatt Standardkupplungen (nur in Verbindung mit F 010D oder F 015D)
F 540D zusätzliche Lecköl-Leitung NW 13, als Schlauch mit Schnellkupplung, parallel zur Rücklaufleitung verlegt
F 715D Heben- / Senkenfunktion für Luftfederung (manuelle Bedienung)
F 750D Anfahrhilfe an 1. Achse (durch Entlüften des 1.Luftbalgs)
F 900D Manometer zur Anzeige des Balgdrucks montiert am Chassis
F 954D Weitwinkelgelenkwelle anstatt Standardgelenkwelle
Info: Generell sind in der Serienausstattung keinerlei Stromversorgungsleitungen vom Vorderwagen zum Auflieger enthalten (siehe Ausstattungen F 505D, F 506D, F 507D)!
RÄDER
R 200D Bereifung "neu" 385/65R22.5 (105 km/h) Fabrikat PIRELLI Pro Trailer (EU Tire Label B,A,70)
R 220D Bereifung "neu" 425/65R22.5 (105 km/h), (Sattelhöhe ca. + 50mm)
R 240D Bereifung "neu" 445/65R22.5 (105 km/h), (Sattelhöhe ca. + 50mm)
R 246D Bereifung "neu" 560/60R22.5 BKT FLOTATION RADIAL, Profil FL 693 M, (70km/h), Felgen mit Einpresstiefe ET+30mm, d.h. Spur wird schmaler (Sattelhöhe ca. + 70mm)
R 259D Bereifung "neu" 560/60R22.5 NOKIAN Country King (65 km/h) 161D mit verstärkten Felgen 20.00, (Tragfähigkeit bei 1,5bar 10km/h = 5.000kg) (Sattelhöhe ca. + 70mm)
LACKIERUNG
L 100D Sonderlackierung Chassis nach RAL-Ton
GUTACHTEN / ÜBERFÜHRUNG
T 150D Gutachten für 40 km/h Zulassung (Nettopreis nicht rabattierfähig)
T 200D Gutachten für 60 km/h Zulassung (max. 2to Stützlast zulässig, Nettopreis nicht rabattierfähig)
T 900D Transportkostenanteil Postleitzahl 0-4 (Nettopreis nicht rabattierfähig)
T 910D Transportkostenanteil Postleitzahl 5-9 (Nettopreis nicht rabattierfähig)
Downloads

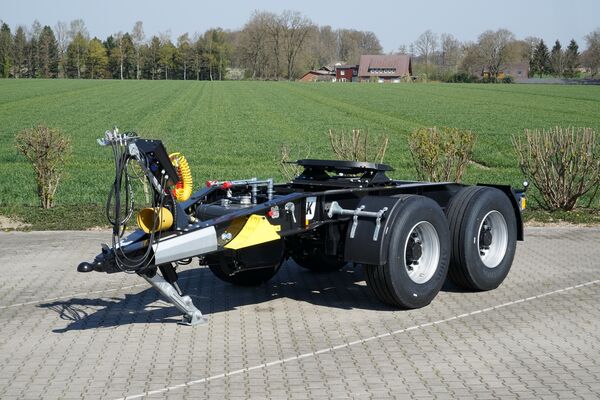

Unser TAD 22 im Einsatz
