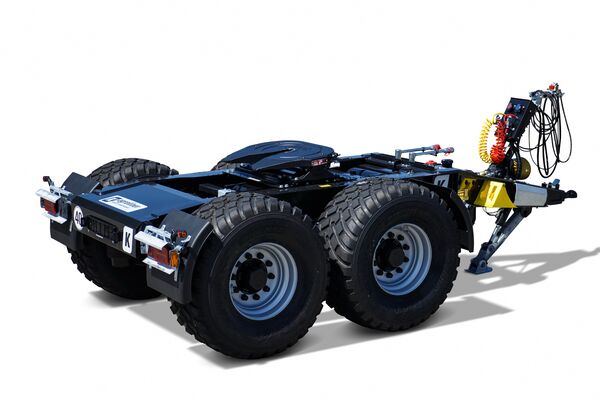

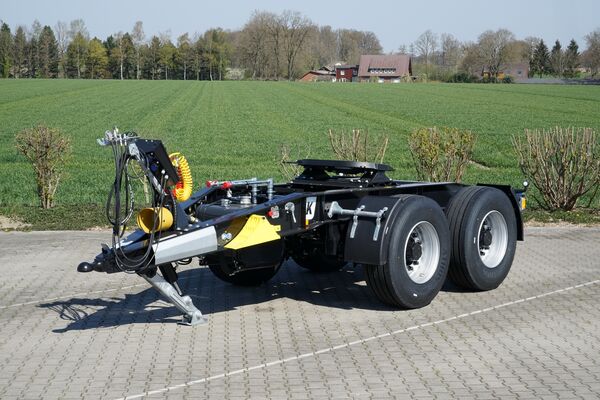

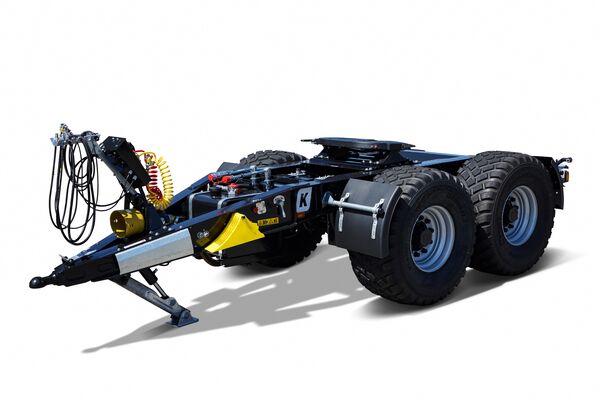

TAD22

Technische gegevens
Laadcapaciteit
Toegelaten totaalgewicht: 22.000 kg (tot 40 km/uur)
Leeggewicht*: ca. 2.900 kg
Steunlast: 4.000 kg (tot 40 km/uur)
Maten
Afmetingen: ca. 5.280 mm L x 2.550 mm B
Opleggerhoogte*: ca. 1.280 mm (met standaard banden)

* = afhankelijk van uitvoering.

Basisuitvoering

Zelfs de basisuitrusting van de TAD22 biedt een solide basis voor vele doeleinden tegen een aantrekkelijke prijs-prestatieverhouding. De basisuitrusting omvat:

Toevoegen aan watchlist

Banden 4 x 385/65R22.5, loopvlak-vernieuwd in fabriek, op velgen met 0 offset (ET-waarde), 80 km/uur toelating
Assen GIGANT-kegellagerassen 2 x 10,0 ton asbelasting bij 60 km/uur (techn. toegestaan tot 105 km/uur) met compact lager, zonder ABS en AGS, spoorbreedte 2040 mm, wielrem 420 x 180mm
Veren 20 ton GIGANT-luchtvering zonder hef-/daalfunctie
Trekwerk star trekwerk met trekoog met ronde schacht, Scharmüller type K80, 4 ton statische belasting tot 40 km/uur (2 ton boven 40 km/uur), dubbelwerkende hydraulische steunvoet met afsluitblok
Chassisframe Gelaste dubbel-T-constructie, met gebruik van gewichtsgeoptimaliseerd, zeer sterk fijnkorrelig staal
Opleggerkoppeling vaste opleggerkoppeling, fabrikant JOST met handmatige verstelling door schroeven, constructiehoogte 185 mm excl. montageplaat 40 mm
Remsysteem bedrijfsremsysteem met twee leidingen met automatische lastafhankelijke remkrachtregeling (ALB), 4 x membraanremcilinder , automatische parkeerrem (veerreservoir)
Elektrisch systeem 12 Volt lichtsysteem conform StVZO (Duitse wegenverkeerswet) met 7-polige verbindingskabel, driehoekige reflectoren en gele zijreflectoren, 3-kamerlichten (rubberen lagers), kentekenplaatverlichting, positieverlichting
Accessoires 2 x wielblok met houder, kunststof spatborden (kwartcirkel), licht- en luchtaansluitingen voor aan te hangen voertuig, kantelbare slangengeleider voor alle toevoerleidingen Info: Er zijn standaard geen stroomtoevoerleidingen opgenomen in de standaarduitvoering.
Lakwerk voertuig gestraald, gebeitst, ontvet en aanvullend gefosfateerd, kathodische dompelgronding (KTL), toplaag chassis door poedercoating, Chassis: RAL 9011 grafietzwart
Extra uitrustingen

Om de TAD22 voor te bereiden voor specifieke taken, bieden wij tal van mogelijkheden:

(Met de + kunt u de individuele extra uitrustingen aan het wenslijst toevoegen.)

CHASSIS
F 010D Eigen olietoevoer met aftakasaandrijving, hydraulische pomp 130 l/min (tot max. 200 bar), hydraulische tank ca. 160 liter (verwijderbare oliehoeveelheid ca. 140 liter), aftakas, draadloze afstandsbediening
F 018D zwenkarmen voor hydraulische leidingen die zijn gemonteerd vóór de opleggerplaat voor latere opname van de hydraulische leidingen van de oplegger (bij niet-gebruik van F010U)
F 020D opleggerkoppeling met verschuifsysteem voor aanpassing van de statische belasting, constructiehoogte ca. 220 mm, verschuifweg 660 mm, inclusief afstandsbediening voor vergrendeling van de schuifplaat
F 181D kunststof spatbord uitgevoerd als halve cirkel i.p.v. 2 x kwart cirkel (normaal uitsluitend te gebruiken bij tankopleggers, let op doorzwenkhoogte!)
F 186D Afdekking van aluminium ribbelplaat voor trekinrichting
F 196D Spatbescherming binnenin de kunststof spatborden (bij toelating > 60 km/uur verplicht)
F 410D E.B.S. Elektronisch remsysteem 24 Volt
F 468D Remsysteem met Duomatic-koppelingen
F 470D Extra 7-polige contactdoos 24 Volt
F 490D spanningsomvormer voor ABS/EBS-installatie van 12 naar 24 Volt (bij opleggers met EBS absoluut vereist!)
F 494D 2-polige spanningsomvormer van 12 naar 24 Volt via 15-polige contactdoos (bij opleggers met meerdere energieverbruikers naast F 495D vereist, bijv. tankopleggers, advies vereist, 3-polige contactdoos 12 Volt vereist)
F 495D Spanningsomvormer voor lichtinstallatie van 12 naar 24 Volt via 15-polige contactdoos
F 496D Extra elektrische sturing voor bediening van werklampen van de oplegger (uitsluitend i.c.m. F 010D of F 015D en F 495D mogelijk)
F 497D Extra elektrische sturing voor bediening van de liftas van de oplegger (uitsluitend i.c.m. F F010D of F 015D en F 495D mogelijk)
F 498D Extra elektrische sturing voor bediening van wegrijhulp van de oplegger (uitsluitend i.c.m. F 010D of F 015D en F 495D mogelijk)
F 499D Extra elektrische sturing voor bediening van een naloopas van de oplegger (uitsluitend i.c.m. F 010D of F 015D en F 495D mogelijk)
F 501D extra stroomtoevoer voor oplegger (continustroom, uitsluitend i.c.m. F 010D of F 015D en F 495D mogelijk), 24 Volt op pin 9 van de 15-polige contactdoos
F 502D Externe besturing van de boordhydraulica op de EAD via afstandsbediening van de oplegger (uitsluitend mogelijk met Kröger SAW32), 24 Volt van oplegger komend op pin 11 van de 15-polige contactdoos (uitsluitend i.c.m. F 010D en F 495D)
F 505D verbindingskabel lichtinstallatie 24 Volt van 15-polig naar 15-polig met aan beide zijden een stekker
F 506D verbindingskabel lichtinstallatie 24 Volt van 15-polig naar 2 x 7-polig met aan beide zijden een stekker
F 507D Verbindingskabel ABS/EBS met aan beide zijden een stekker
F 510D Zijmarkeringslampen (LED)
F 514D Contourmarkeringsfolie geel voor zijkanten en achterkant voertuig (voorgeschreven > 60 km/uur)
F 516D Positie- en kentekenplaatverlichting in LED-uitvoering
F 518D 3-kamerachterlichten, rechthoekig, LED-uitvoering
F 520D 5-kamerachterlichten met mist- en achteruitrijlampen (tweede 24 Volt aansluiting, 7-polig vereist)
F 521D 2 x LED-achteruitrijschijnwerpers op achterzijde voertuig (3-polige stekkerdoos 12 Volt vereist)
F 526D Beschermroosters voor achterlichten - schroefbaar (in Duitsland niet toegelaten op de openbare weg)
F 535D Hydraulische koppelingen 1 inch fabrikant EDBRO i.p.v. standaard koppelingen (uitsluitend i.c.m. F 010D of F 015D)
F 540D Extra lekolieleiding NW 13 als slang met snelkoppeling, parallel aan de retourleiding gelegd
F 655D GIGANT-assen 9,0 ton (105 km/uur), 2040 mm spoorbreedte, uitgerust met ABS, wielrem 420 x 180 mm uitsluitend toegestaan tot banden 445/65R22.5)
F 715D Hef-/daalfunctie voor luchtvering (handmatige bediening)
F 750D Wegrijhulp op 1e as (door ontluchten van de 1e luchtbalg)
F 900D Manometer voor weergave van de balgdruk, gemonteerd op het chassis
F 954D Brede hoek-cardanas i.p.v. standaard cardanas
WIELEN
R 200D Banden "nieuw" 385/65R22.5 (105 km/uur) Fabrikant PIRELLI Triathlon (EU Tire Label B,A,70)
R 220D banden "nieuw" 425/65R22.5 (105 km/uur) (opleggerhoogte ca. + 50 mm)
R 240D banden "nieuw" 445/65R22.5 (105 km/uur) (opleggerhoogte ca. + 50 mm)
R 246D Banden "nieuw" 560/60R22.5 BKT FLOTATION RADIAL, profiel FL 693 M, (70km/uur) 169D, (draagvermogen bij 1,5 bar 10 km/uur = 4010 kg) (opleggerhoogte ca. + 70 mm), velgen met indrukdiepte ET + 30mm d.w.z. spoor wordt smaller
R 259D Banden "nieuw" 560/60R22.5 NOKIAN Country King (65 km/uur) 161D met versterkte velgen 20.00, (draagvermogen bij 1,5 bar 10 km/uur = 5000 kg) (opleggerhoogte ca.+ 70 mm)
LAKWERK
L 100D Speciale lak chassis conform RAL-kleur
RAPPORT/OVERDRACHT
T 150D Rapport voor 40 km/uur toelating
T 200D Rapport voor 60 km/uur toelating (max. 2 ton verticale belasting toegelaten)
T 300D Rapport voor 150 km/uur toelating (uitsluitend i.c.m. F 196D, F 410D, F 510D, F 514D, F 520D, F 655D, R 200D of R 220D of R 240D/totale buitenbreedte mag niet groter zijn dan 2550 mm)
T 900D Transportkostenbijdrage postcodes 0-4 (Duitsland)
T 910D Transportkostenbijdrage postcodes 5-9 (Duitsland)
